| MOQ: | 1台 |
| 价格: | RMB |
| standard packaging: | 木箱 |
| Delivery period: | 30天 |
| payment method: | T/T |
| Supply Capacity: | 1000台 |

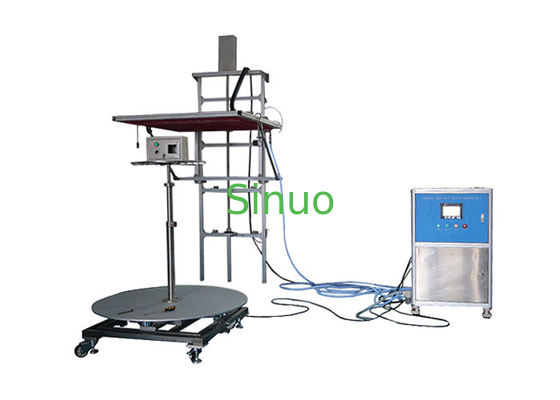

| 产品名称型号 | IPX1/2垂直滴水测试系统SN442 | |
| 符合标准及条款 | ||
|
GB/T4208-2017<外壳防护等级(IP代码)>IPX1及IPX2 GB7000.1-2015<灯具 第1部分:一般要求与试验> IEC60598-1:2014 IEC60529:2013 |
||
| 试样范围,用途,原理,结构及使用环境 | ||
| 试样及限制 | 电工电子产品,汽车,摩托车零部件,通讯产品,家用电器,户外照明及信号装置等产品 | |
| 试验用途 | 检验电子电工产品,汽车,摩托车零部件,家用电器,密封件及灯具在滴水环境下能否保证设备和元件良好性能,目的是验证产品在IPX1和IPX2等级的滴水时外壳防护性能 | |
| 测试原理 | 通过控制供水流量保证滴水达到标准要求速度,使试验设备能在试样外壳整个面上产生均匀水流 | |
| 设备结构及特点 | 本装置由滴水机构及电气控制柜组成.滴水箱支架采用挂墙试,由电机控制自动升降,带防坠功能；配载物转台,速度1r/min,用于IPX1测试；转台可倾斜15°,用于IPX2测试,配置水过滤清洁装置,防止针孔堵塞.本套系统为开放式结构 | |
| 使用环境 |
电源: AC380V±5%/50Hz,3KVA 使用场所:温度15-35°C,相对湿度25%-75%,大气压力86～106kpa(860mbar-1060mbar),地面需平坦,有照明,带防水漏电开关(或插座),进水及排水功能良好 使用水源:无杂质的清水或自来水,配水清洁过滤装置 |
|
| 性能指标 | ||
| 控制及操作 | PLC及触摸屏智能控制系统 | |
| 滴水试验面积 | WD=1000×1000mm,可定制其他尺寸 | |
| 滴水高度 | 针头距离试样通过红外感应器自动测距200mm | |
| 滴水速度/水流量 | 1+0.5 0mm/min或3+0.5 0mm/min可切换,采用数字控制降雨量技术 | |
| 滴水针孔孔径 | Φ0.4mm | |
| 滴水孔间距 | 20mm×20mm | |
| 防水转台 | 直径:Φ600mm,可倾斜15°,转速1r/min,配可升降支撑架,承重≤50kg | |
| 滴水箱升降 | 电机驱动,1100-1800mm可调,丝杆导轨保证升降平稳及自锁 | |
| 试验时间 | 0-99.9min,可预置 | |
| 安装方式 | 挂墙式 | |
| 储水系统 | 控制箱与储水箱为一个整体,水箱内装用水位浮球阀自动控制进水,并有高,低水位报警检测,有效防止水泵缺水干转而损坏 | |
| 安全保护 | 相序保护,漏电保护,缺水保护,异常保护 | |
| 设备外形尺寸 | WDH=1250×1450mm×2450mm | |
|
|
