| MOQ: | 1套 |
| 价格: | RMB |
| standard packaging: | 木箱 |
| Delivery period: | 30天 |
| payment method: | T/T |
| Supply Capacity: | 1000套 |
| 产品名称型号 | IPX3/4摆管淋雨测试测试系统SN444 |
| 符合标准及条款 | |
|
GB/T4208-2017<外壳防护等级(IP代码)>IPX3及IPX4 GB7000.1-2015<灯具 第1部分:一般要求与试验> IEC60598-1:2014 IEC60529:2013 |
|
| 试样范围,用途,原理,结构及使用环境 | |
| 试样及限制 | 电工电子产品,汽车,摩托车零部件,家用电器,通讯产品,户外照明及信号装置等产品 |
| 试验用途 | 检验电子电工产品,汽车,摩托车零部件,家用电器,密封件及灯具在淋水环境下能否保证设备和元件良好性能,目的是验证产品在IPX3和IPX4等级的淋水时外壳防护性能 |
| 测试原理 | 通过控制供水流量保证淋水达到标准要求速度,使试验设备能在试样外壳各个方向都受到溅水 |

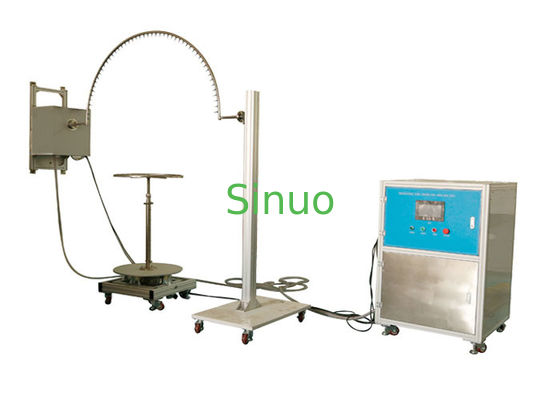

| 设备结构及特点 | 本装置由摆管机构及电气控制柜组成.摆管机构一端挂墙,另外一端固定在落地支撑架上,由电机驱动左右摆动；配载物转台,速度1r/min,使试样各个面都受到淋雨冲击,配置水过滤清洁装置,防止针孔堵塞.本套系统为开放式结构 |
| 使用环境 |
电源: AC380V±5%/50Hz,3KVA 使用场所:温度15-35°C,相对湿度25%-75%,大气压力86～106kpa(860mbar-1060mbar),地面需平坦,有照明,带防水漏电开关(或插座),进水及排水功能良好 使用水源:无杂质的清水或自来水,配水清洁过滤装置 |
| 性能指标 | |
| 控制及操作 | PLC及触摸屏智能控制系统 |
| 摆管规格 | R200 ,R400,R600,R800,R1000,R1200,R1400,R1600mm可选,不锈钢制作 |
| 淋雨针孔孔径 | Φ0.4mm |
| 针孔分布 | 夹角IPX3:120°； IPX4:180°,孔间距50mm |
| IPX3/4切换 | 采用盲孔针头与通孔针头的切换,实现IPX3到IPX4的不同试验,无需更换摆管 |
| 摆动角度 | IPX3:120°(±60°)； IPX4:350°(±175°) |
| 摆动速度 |
IPX3:4秒/次(2×120°)； IPX4:12秒/次(2×350°)； |
| 水流量 | 1-10L/min可调 |
| 试验时间 | 0.01S～99.9分钟,可预置 |
| 试样旋转盘 | 直径:Φ600mm；转速1r/min,可4个角度停顿,升降高度350-1000mm；；承重≤50㎏的电气设备 |
| 压力表 | 0~0.25MPa |
| 储水系统 | 控制箱与储水箱为一个整体,水箱内装用水位浮球阀自动控制进水,并有高,低水位报警检测,有效防止水泵缺水干转而损坏 |
| 选配 | 可选配图5防淋水和溅水手持式试验装置(喷头) |
| 安全保护 | 相序保护,漏电保护,缺水保护,异常保护 |
| 设备外形尺寸 | 根据摆管选型定 |
|
|
