| MOQ: | 1台 |
| 价格: | RMB |
| standard packaging: | 铝盒 |
| Delivery period: | 30天 |
| payment method: | T/T |
| Supply Capacity: | 1000台 |
| 产品名称型号 | IEC61032试验指SN2210 | |||
| 符合标准及条款 | ||||
|
GB/T4208-2017<外壳防护等级(IP代码)> GB/T16842-2016<外壳对人和设备的防护 检验用试具> IEC61032:1997 IEC60529:2013 |
||||
| 试样范围,用途,原理,结构及使用环境 | ||||
| 试样及限制 | 家用电器,电器附件,灯具等 | |||
| 试验用途 |
用于检验 a)对人体触及外壳内的危险部件的防护； b)对固体异物进入外壳内设备的防护 |
|||
| 测试原理 | 以标准图的探棒尺寸及长度作为区分电器外壳不同防护等级的标准,以对探棒施加电流或者力值后,探棒是否可接触样品判断试样合格与否 | |||

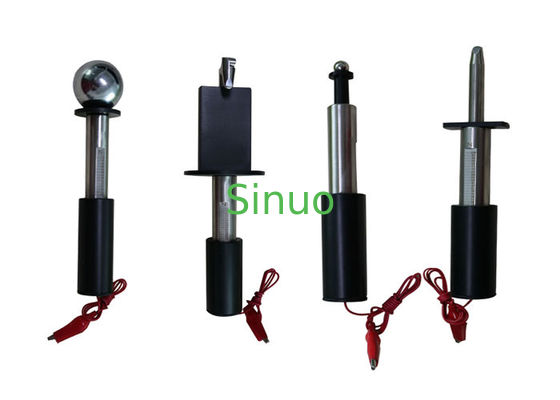

| 设备结构 | 尼龙手柄+钢制探棒.配接线端子做防触电试验,或者手柄末端开M6螺纹孔(配合推拉力计使用) | |||
| 性能指标 | ||||
| 名称型号 | 图号 | 描述 /mm | 施加力/ N | |
| 试具A SN2210-1 | 图1 | 带手柄试球SФ50,检验防止人体触及危险部件及防止手背触及 | 50 | |
|
试具B /标准试验指SN2210-2 |
图2 | 铰接试指,检验防止人体触及危险部件及防止手指触及 | 10 | |
| 试具C SN2210-3 | 图3 | 试棒Ф2.5×100,检验防止人体触及危险部件及防止手持工具触及 | 3 | |
| 试具D SN2210-4 | 图4 | 金属丝Ф1×100,检验防止人体触及危险部件及防止手持金属丝触及 | 1 | |
| 试具1 SN2210-5 | 图5 | 试球SФ50,检验防止直径大于等于50mm固体异物进入设备内部 | 50 | |
| 试具2 SN2210-6 | 图6 | 试球SФ12.5,,检验防止直径大于等于12.5mm固体异物进入设备内部 | 30 | |
|
试具11 推力试验指SN2210-7 |
图7 | 非铰接试指,检验防止人体触及危险部件及外壳的孔或内部挡板机械强度 | 50 | |
| 试具12 SN2210-8 | 图8 | 柱销Ф4×50,检验带电部件或机械部件是否被触及,这些部件在正常使用中容易被螺丝刀或类似尖头工具无意地触及 | ||
| 试具13 SN2210-9 | 图9 | 锥销Ф3-Ф4×15,检验O类设备和Ⅱ类设备中危险带电部件是否被触及 | ||
| 试具14 SN2210-10 | 图10 | 棒3×1,检验通过电器插座的防护外罩能否防护触及内部的危险带电部件 | 20 | |
| 试具17 SN2210-11 | 图11 | 金属丝Ф0.5,检验电动玩具的带电部件是否被触及 | ||
|
试具18 /大儿童指SN2210-12 |
图12 | 大儿童指Ф8.6×57.9,模拟大于36个月小于14岁的儿童是否触及危险部件 | 10 | |
|
试具18 /小儿童指SN2210-13 |
图13 | 小儿童指Ф5.6×44,,模拟36个月及以下的儿童是否触及危险部件 | 10 | |
| 试具31 SN2210-14 | 图14 | 试锥Ф110/60,检验残剩食品处理装置的碾磨系统的危险机械部件是否被触及 | 50 | |
| 试具32 SN2210-15 | 图15 | 试棒Ф25,检验风扇外罩的防止触及危险机械部件 | 30 | |
| 试具41 SN2210-16 | 图16 | 试具Ф30,检验防止灼热部件被触及 | ||
| 试具43 SN2210-17 | 图17 | 矩形棒50×5,检验固定式或便携式可见热辐射取暖器的防护 | ||
|
|
